在涂布工艺中，效率与质量的博弈从未停止。随着市场对高产能、高精度产品的需求激增，涂布线速度持续攀升已成为行业常态。然而，静电问题却像一道无形的枷锁，在提速过程中负面影响愈发凸显，尤其是分离起电现象，已成为制约生产稳定性和产品良率的关键因素。本文将从静电产生的根源出发，解析分离起电的特殊性及其对涂布提速的深层影响，并提出针对性解决方案。

静电的产生方式多样，其中，分离起电对涂布的影响最为显著。以下是静电的主要产生机制及其在涂布中的表现：

材料表面相互摩擦时，接触面积增大且作用时间延长，电子转移更剧烈，静电电荷量显著增加。例如，基材在导辊上高速滑动时，摩擦会导致电荷快速积累。

涂布中的表现：基材与辊的摩擦会产生大量静电，但这一过程中通常也会产生以划痕、擦伤为代表的缺陷。由于这些机械损伤比静电更直观、更易触发处理，因此摩擦起电往往作为伴随问题被附带控制，使其影响相对可控。

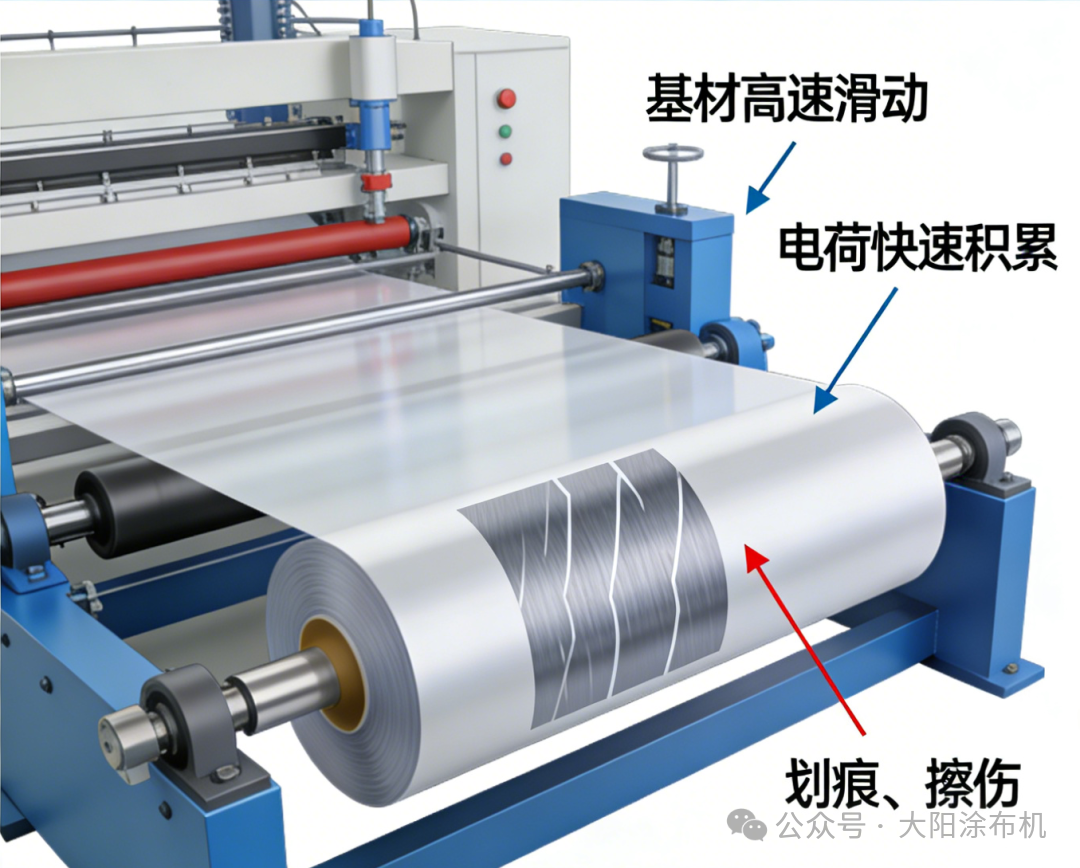

摩擦起电后涂层表现示意图

（图片来源：豆包ai生成）

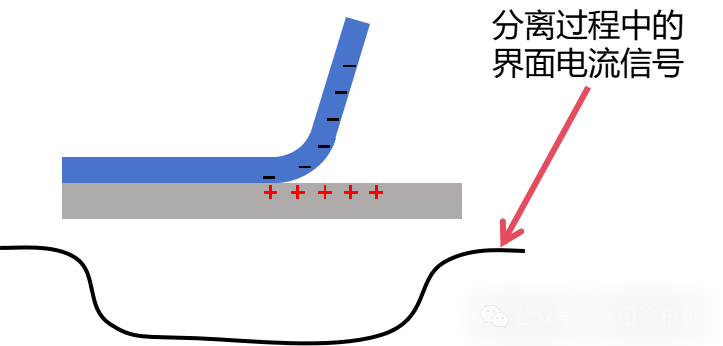

这是涂布工艺中最具破坏性的静电产生方式。当两种材料从紧密接触状态快速分离时（如基材从涂布辊分离），界面间的电子转移会因分离速度过快而失衡，导致局部电荷密度急剧升高。

分离起电在涂布中的特殊性：
